八百千瓦潍柴发电机的安装建议

  发表时间:2018-04-25 09:52   来源: 未知   TAG标签: 八百千瓦潍柴发电机   点击:53次
八百千瓦潍柴发电机 的安装建议: 一.机房设计 1、八百千瓦潍柴发电机宜横向布置,当受建筑物场地限制时,可以纵向布置; 2、当机房与控制室毗邻时,发电机出线端及电缆沟应靠近配; 3. 蓄电池应靠近起动马达侧; 4. 机房应有足够的新风进口.热风和排烟道应伸出
微信公众号:hq05361092 选机组,微信扫码帮您解答
八百千瓦潍柴发电机的安装建议:

一.机房设计

1、八百千瓦潍柴发电机宜横向布置,当受建筑物场地限制时,可以纵向布置;

2、当机房与控制室毗邻时,发电机出线端及电缆沟应靠近配;

3. 蓄电池应靠近起动马达侧;

4. 机房应有足够的新风进口.热风和排烟道应伸出室外,进风口应设置在电机侧,排风口设置在水箱侧;

5. 机房应采用机组消音及机房隔音综合治理措施。

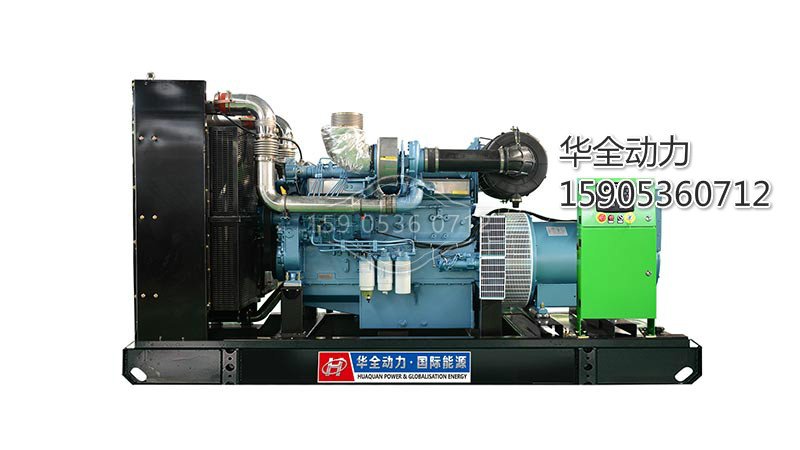

大型潍柴发电机

二.八百千瓦潍柴发电机的安装

1.机组安装在混凝土地板上:

  应在地板上浇注一个钢筋混凝土底座;

  混凝土底座应经过一个月173KPa以上压力测试合格;

  混凝土底座应高于地板至少150mm,延机组底盘每边至少扩展150mm,水泥机座上应预埋”J”或”L”型地脚螺栓;

2.八百千瓦潍柴发电机固定在底盘式油箱上:

  发动机,发动机与油箱之间必须加装减振器;

  油箱结构和强度必须能承受机组的静载荷和动载荷;

  油箱底部和地面之间必须留有一定距离,便于检修维护;

3. 机组安装在振动隔离基础上:

三.进排气系统

1)使用吊架或支架支撑排气管和增压器;

2)波纹管严禁用来充当弯头和补偿安装误;

3)对于200kW以上机组,使用610mm以上的不锈钢波纹管;

4)水平铺设排气管设0.3-0.5%坡度,坡向室外,最低点设排污阀;

5)配置发动机排气管时,禁止使用直径小于排气口的管道;

6)如排气管必须向上弯曲时,应在上升起始点位置设置排水栓;

7)多台发电机组安装时,共用排气管道需特别注意。

四. 冷却系统

1.进风口宜设定在发电机端或发电机两侧,面积应大于水箱面积2.2倍。

2.出风口面积应为水箱面积的1.5倍,并应在出风口安装百叶窗和挡风墙。

3.使用柔性风道法兰与水箱连接,吸收机组位移和振动,防止噪声传播。

4.热风必须通过风道排放到机房外,风道截面积应从小到大平滑过渡,如风道存在弯道,则必须安装导流板以减少压力损失

5.当环境温度高于设计温度时,考虑降功率使用。
