30千瓦潍柴发电机组曲轴的静力计算模型分析

30千瓦潍柴发电机组曲轴的静力计算模型必须是三维实体的。模型中网格的疏密分布应根据计算的目的决定,对主轴颈、连杆颈和曲柄等部位,网格可划分得比较稀疏、均匀。而对连杆颈和主轴颈圆角部位以及润滑油孔附近可根据计算目的的不同进行不同程度的加密。为确保计算精度,连杆颈和主轴颈圆角部位的最小单元边长应不大于大的。所以为了确定危险工况。可以采用简化模型。简化模型的特点就是网格分布比较均匀,也就是说.在计算模型中不考虑由于几何形状突变引起的应力集中,这可以大幅度减少节点数,从而大幅度减小计算工作量。这样的模型对计算应力集中部位的应力会带来较大的误差,但不影响确定危险工况,因为整体曲轴各部分的应力分布规律对精细模型和简化模型都是差不多的。差别仅仅是在数值上。根据简化模型求出的危险工况的曲轴转角.再用精细模型分析整根曲轴,最后求出计算者关心的连杆颈和主轴颈圆角部位等处的应力。

由于30千瓦潍柴发电机组曲轴的静力分析要算许多工况,各工况主轴颈与主轴瓦以及连杆颈与连杆瓦的相对位置都是变的,因此连杆颈外表面与连杆瓦内表面的网格不仅应该相同,而且应该均匀,以便在二者相对位置发生变化时仍能对这些连结节点进行接触计算处理。同样。对曲轴与机体的连结如采用下述第3种办法处理.则主轴颈外表面与主轴瓦内表面的网格也应该相同且均匀。

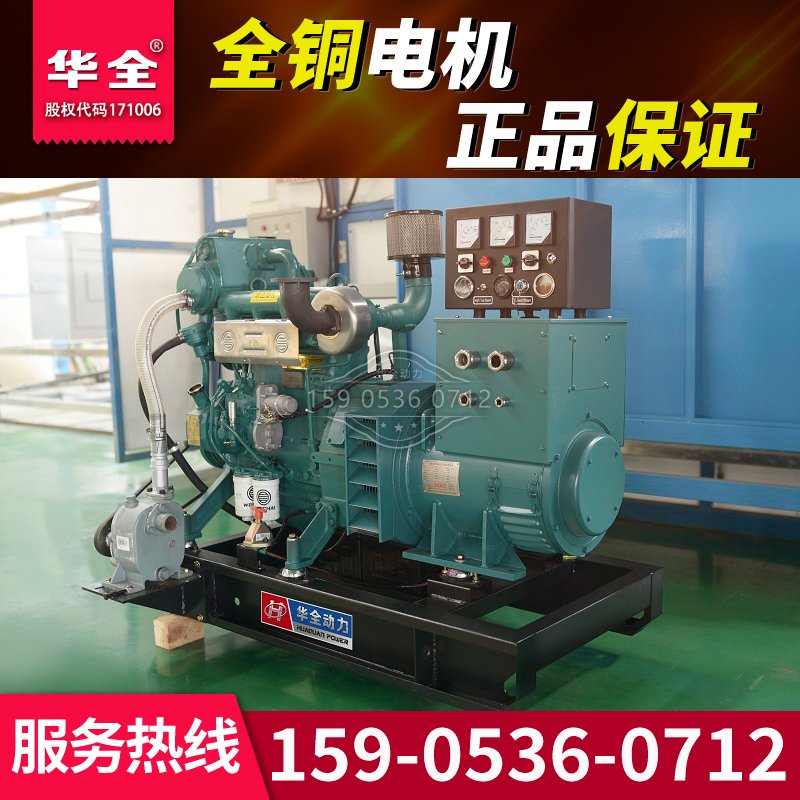

30千瓦潍柴发电机组
30千瓦潍柴发电机组曲轴连杆机构由气缸体曲轴箱组、活塞连杆组以及曲轴飞轮组三个部分组成。

在高温、高压、高速以及化学腐蚀条件下工作的曲轴连杆机构受到各种力的作用。例如,在气缸中作往复运动的机件,要受到气体力、惯性力的作用;旋转机件要受到离心力的作用;相对运动机件要受到摩擦力的作用。这些力作用在曲轴连杆机构上,会使各传动机件受到拉伸、压缩和弯扭等不同形式的载荷。因此,在结构和选材上必须采取相应的措施。

连杆大头随曲轴的连杆轴颈转动,整个连杆绕活塞销摆动。连杆组由连杆、连杆螺栓、螺母、连杆轴瓦及小头衬套等零件组成。柴油机工作时连杆承受气体压力和活塞组的惯性力都是急剧转变的,其载荷带有冲击性,而且连杆自己摆动,工作时承受弯曲、拉伸和压缩等复杂应力,因此,要求连杆必须有足够的强度和刚度,而且每组连杆的质量和重心位置偏差应在准许的范围之内。
在作功冲程,它将燃料燃烧产生的热能舌塞往复运动、曲轴旋转运动而转变为机械能,对外输出动力;在其他冲程,则依靠曲轴和飞轮的转动惯性、通过连杆带动活塞上下运动,为下一次作功创造条件。曲轴连杆机构由气缸体曲轴箱组、活塞连杆组以及曲轴飞轮组三个部分组成。在高温、高压、高速以及化学腐蚀条件下工作的曲轴连杆机构受到各种力的作用。在高温、高压、高速以及化学腐蚀条件下工作的曲轴连杆机构受到各种力的作用。旋转机件要受到离心力的作用;相对运动机件要受到摩擦力的作用。
